Dlaczego dobór uchwytu narzędziowego zaczyna się od materiału, operacji i wymaganej precyzji

W produkcji na obrabiarkach CNC niewłaściwy wybór elementu mocującego prowadzi do podwyższonego bicia promieniowego pracującego narzędzia. To zjawisko potrafi skrócić trwałość krawędzi skrawającej nawet o kilkadziesiąt procent i całkowicie zaburzyć powtarzalność obrabianych detali. Drgania generowane przez luźne lub źle dopasowane mocowanie psują jakość powierzchni, co bezpośrednio zwiększa liczbę odrzutów i wymusza kosztowne przestoje przeznaczone na korektę parametrów. Stabilne połączenie między wrzecionem maszyny a frezem czy wiertłem to mechaniczny fundament, bez którego nawet najnowocześniejsze centrum obróbcze nie wykorzysta swojego potencjału. Każda mikrometryczna niedokładność na etapie wrzeciona przenosi się i geometrycznie potęguje na samym końcu ostrza tnącego. Wyeliminowanie wibracji na wczesnym etapie pozwala więc zachować wymiary rysunkowe oraz skutecznie zapobiega przedwczesnej degradacji drogich łożysk maszyny.

Przeczytaj również: Godzinowy rozkład podstawowego kursu komputerowego dla dorosłych

Analiza materiału i operacji jako punkt wyjścia do doboru mocowania

Decyzja o tym, jakie uchwyty narzędziowe zastosować w danym procesie, zaczyna się od dokładnej analizy właściwości obrabianego materiału. Twarde stopy stali wymagają systemów o znacznie wyższej sztywności niż miękkie aluminium, aby bezpiecznie przenieść duże siły skrawania bez wpadania w szkodliwy rezonans. Kolejnym decydującym kryterium jest specyfika samej operacji technologicznej. Intensywne frezowanie boczną powierzchnią narzędzia wymusza zastosowanie mocnego, trudnego do zerwania zacisku. Z kolei standardowe wiercenie osiowe pozwala na wykorzystanie lżejszych i bardziej uniwersalnych systemów mocujących.

Przeczytaj również: Komputer od podstaw

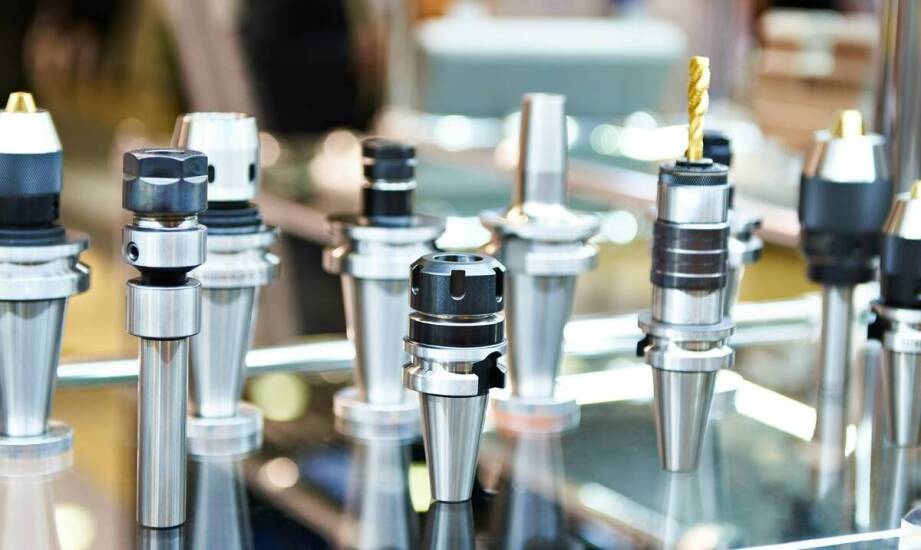

Najczęściej stosowane w obrabiarkach CNC systemy tulejowe typu ER dobrze sprawdzają się w operacjach ogólnego przeznaczenia. Gwarantują one dużą elastyczność w warsztacie, jednak nie zawsze zapewniają ekstremalną precyzję ułożenia w osi. Do obróbki szybkościowej przeznaczone są systemy hydrauliczne, w których ciśnienie płynu równomiernie opina chwyt narzędzia na całym obwodzie. Oprawki termokurczowe to z kolei standard w wysokowydajnej obróbce zgrubnej, gdzie priorytetem pozostaje maksymalna siła trzymania ostrza. W nowoczesnych centrach frezarskich powszechnie wdraża się także interfejsy HSK, które zapewniają doskonałą sztywność dzięki jednoczesnemu przyleganiu stożka i powierzchni czołowej do wrzeciona.

Przeczytaj również: Komputerowe kursy online

Dostęp do sprawdzonych rozwiązań technologicznych znacznie ułatwia bezpośrednia współpraca z wyspecjalizowanymi dostawcami przemysłowymi. Na polskim rynku firma Perschmann z Poznania dostarcza zaawansowane komponenty wyposażenia warsztatowego, w tym dedykowane linie produktów marek GARANT i HOLEX. W asortymencie tym znajdują się między innymi rygorystycznie testowane zaciski hydrauliczne osiągające precyzję bicia na poziomie mniejszym niż 3 mikrometry. Taka dokładność całego układu mocującego bezpośrednio przekłada się na możliwość powtarzalnej realizacji wyjątkowo wąskich tolerancji wymiarowych podczas końcowego profilowania detali.

Wpływ sztywności i bicia promieniowego na stabilność procesu

Sztywność mechanicznego połączenia między wrzecionem obrabiarki a narzędziem skrawającym to kluczowy parametr decydujący o finalnej jakości obróbki. Zminimalizowanie drgań podczas frezowania chroni węglikowe płytki skrawające przed mikropęknięciami, co zauważalnie wydłuża ich całkowity czas bezawaryjnej pracy. Równie ważna pozostaje odpowiednia siła mocowania wywierana w samej oprawce. Zapobiega ona niebezpiecznemu zjawisku wyciągania frezu podczas intensywnego wybierania naddatku trudnego materiału. Z kolei precyzyjne wykańczanie płaszczyzn wymaga bezwzględnego utrzymania bicia promieniowego poniżej wartości 0,02 milimetra. Każde odchylenie wykraczające poza tę granicę powoduje nierównomierne obciążenie poszczególnych piór narzędzia.

Praktyka warsztatowa regularnie potwierdza, że najpoważniejsze problemy produkcyjne wynikają z łatwych do uniknięcia błędów eksploatacyjnych. Należy do nich przede wszystkim zbyt długi wysięg pracującego narzędzia. Przekroczenie czterokrotności średnicy roboczej frezu wywołuje niepożądane wibracje i często prowadzi do rezonansu całego układu. Innym krytycznym uchybieniem technologicznym jest praca bez fizycznego wyważenia oprawki. Przy prędkościach wrzeciona przekraczających 8000 obrotów na minutę niewyważona masa rotująca wyzwala ogromne i niszczące siły odśrodkowe.

Kolejne utrudnienia wynikają bezpośrednio z niedopasowania oprawki do stożka maszyny oraz braku odpowiedniej higieny gniazda. Mieszanie standardów pomiędzy różnymi obrabiarkami czy stosowanie elementów z widocznymi zarysowaniami generuje trudne do wykrycia mikroluzy. Nawet najdrobniejsze zabrudzenie na powierzchni styku niweczy parametry dokładnościowe prawidłowo zestrojonemu narzędziu tnącemu. Z tego powodu rygorystyczne procedury czyszczenia elementów złącznych oraz rozsądna standaryzacja systemów mocujących stanowią fundament bezpiecznej pracy na maszynach numerycznych.

Optymalne zamocowanie narzędzia roboczego stanowi zawsze praktyczną wypadkową kilku rygorystycznych wymogów technologicznych. Wymaga to znalezienia perfekcyjnego balansu pomiędzy maksymalną precyzją pozycjonowania a niezbędnym fizycznym dostępem oprawki do głębokich partii skomplikowanego detalu. Świadome zarządzanie tymi zmiennymi bezpośrednio zabezpiecza trwałość kosztownego uzbrojenia maszyny i gwarantuje pożądaną stabilność cyklu produkcyjnego. Odpowiednio dobrana technologia mocowania ułatwia utrzymanie reżimu technologicznego i wspiera powtarzalną realizację najbardziej wymagających projektów obróbczych.
